無線傳輸器
VHDI-WIR600M 600米無線傳輸器(SDI&HDMI)
特色說明
• 3G-SDI 及 HDMI 輸入全訊號系統支援
• WHDI 即時無壓縮無線高解析傳輸技術
• 支援SDI或HDMI單一的無線傳輸
• 傳輸距離高達500~600公尺(無障礙環境)
• 支援全高解析視訊模式,如1080P 60Hz
• 內建 V mount 電池座鎖點及支架鎖點
• 電源支援6~17VDC
• 支援藍光DVD、媒體播放器、IP TV、筆記型電腦、個人電腦、等附帶有HDMI及SDI輸出端子的設備
• 支援 LCD 頻率顯示及電源狀態
• LCD 顯示器背光清晰顯示運作狀態
• 符合以EDID1.1和HDMI 1.3、HDMI 1.43D
• 採用即插即用設計,可以輕鬆地安裝和使用
pic
pic
pic
pic
pic
pic
pic
pic
pic
pic
pic

品型號 VHDI-WIR600M
接收敏感度 <-70dbm
天線 TX:2 / RX:5
調變模式 OFDM16QAM(For ward channel)
OOK(Postback channel)
數據速率 Forward channel: 3Gbps
網路模式 點對點 / 點對多
SDI / HDMI
視訊格式支援
1080p 23.98/24/25/30/50/60 Hz
1080PsF 23.98/24/25 Hz
1080i 50/59.94/60 Hz
720p 50/59.94/60 Hz
576p
576i
480p
480i
SNR >23db@(-60<Rx Pin<45)dBm
音頻格式 PCM、ACC、Dolbydigital 2.0/5.1、DTS5.1、LPCM5.1/7.1
無線傳輸距離 600公尺
系統延遲時間 <1ms
HDMI類型 HDMI 1.3 , HDCP 1.2
訊號切換 HDMI 及 SDI 訊號可切換
輸出/輸入介面 SDI,輸入輸出,HDMI輸入/輸出USB、DC輸入、LCD顯示器、電源開關
使用電源 DC6V~17V
外觀尺寸 TX: 120 x 80 x 33mm
RX: 155 x 112 x 33 mm

規格如有異動 恕不另行通知

NCC 電信管制射頻器材許可執照
器經北字第N106000088號
NCC 電信管制射頻器材許可執照

器經北字第N106000088號

HDMI / SDI 長距離無線發射器
Model No : VHDI-WIR300M

發射距離 : 300米 ,最高可達600米 (空曠距離)
型號 : VHDI-WIR600M
HDMI/3G-SDI 全訊號支援
實時傳輸不延遲/ 接收移動訊號不斷訊
多組頻道訊號可調

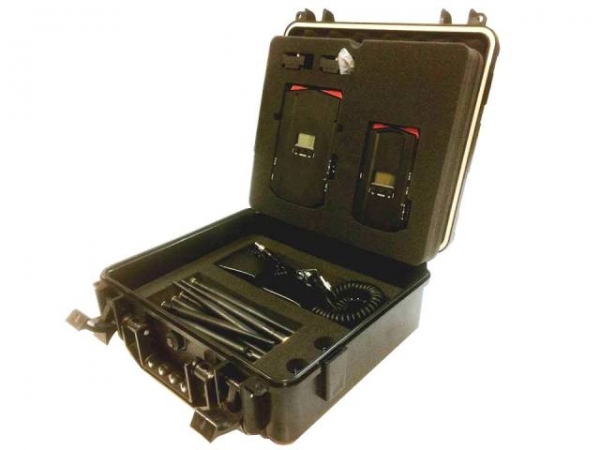

設備配件/手提保護箱

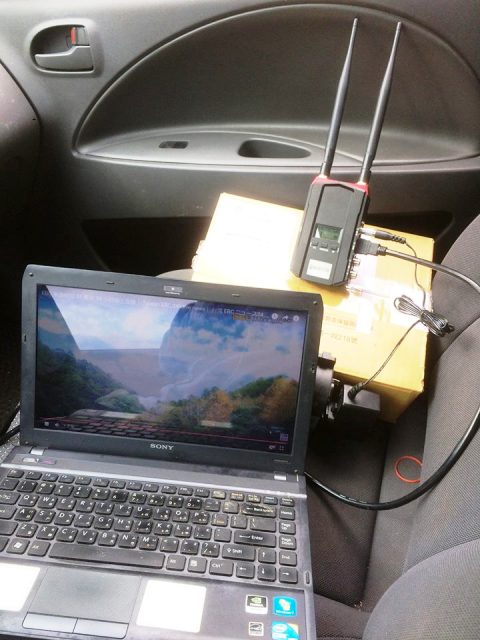

遠距測試如下

接收端架設


接收端位置


發射端位置


影像發射架設

分類檔  案  名  稱下載
title shadow
aw型錄VHDI-WIR600M(C)下載
